1. 지중침하측정계 (Extensometer)
1) 지중침하측정계 개요
▪연약지반과 터파기 공사 시 지중에 주요구조물이 매설된 경우, 특히 지층의 구조가 복잡하여 각 층에서 일어나는 압축량을 예측하기 곤란한 경우에 원하는 지점에 침하계를 설치하여 지층의 침하량과 속도를 알아내어 지층별 탄성 및 압밀침하량을 측정
2) 지중침하측정계 적용범위
▪기초지반 및 성토지반의 침하 또는 융기로 인한 변위측정
▪옹벽, 교량의 변위측정
▪제방 및 사력댐의 변위측정
▪연약지반의 압밀측정
3) 지중침하측정계 설치방법
▪Magnetic Probe Extensometer
- 굴착공을 천공한다. 이때 천공깊이는 주요구조물의 매설지점에 따라 결정한다.
- 굴착공을 Surging한 후 PVC Pipe를 Coupling으로 연결하여 관입시킨다.
- PVC Pipe를 부동층에 고정시키고, 원하는 측점에 Spider Magnet을 설치한다.
▪ Rod Extensometer
- 천공 후 침하계(Anchor, 깽, Protective Sleeve)를 조립하여 설치한다.
- Multi-Point : Anchor 부분을 시멘트로 Grouting한 후 다음 Anchor까지 모래로 채우고 다시 Anchor부분을 Grouting 한다.
- Single-Point : Anchor에서 지반까지 시멘트로 Grouting한다.
4) 지중침하측정계 측정방법
▪Magnetic Probe Extensometer
- 감지소자를 공내에 설치된 PVC Pipe 공내로 내린다.
- 감지소자와 Sensor가 일치될 때 그때의 심도를 측정한다.
- 초기치와 계측치와의 상대침하량을 계산한다.
▪ Rod Extensometer
- Dial Gauge 또는 Indicator로 Reference Head에서 주기적으로 측정하여 변위량을 산정한다.

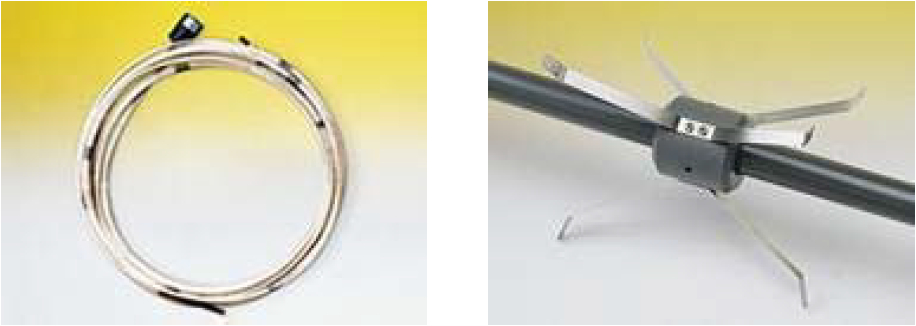

5) 지중침하측정계 측정장비
2. 지표침하계 (Surface Settlement)
1) 지표침하계 개요
▪굴토공사시 인접지반에 침하핀(HD 25mm 철근)을 매설하여 지표면의 침하량을 측정하여 침하량의 속도 판단 등을 통해 인접지반의 안정성 예측자료로 활용
▪지표면에서 관측되는 수직침하량 및 수평이동량을 측정
2) 지표침하계 적용범위
▪흙막이 배면 지표면 침하량 측정.
▪ 터널 상부 지표면 침하량 측정.
▪ 현장 인근 구조물의 침하량 측정.

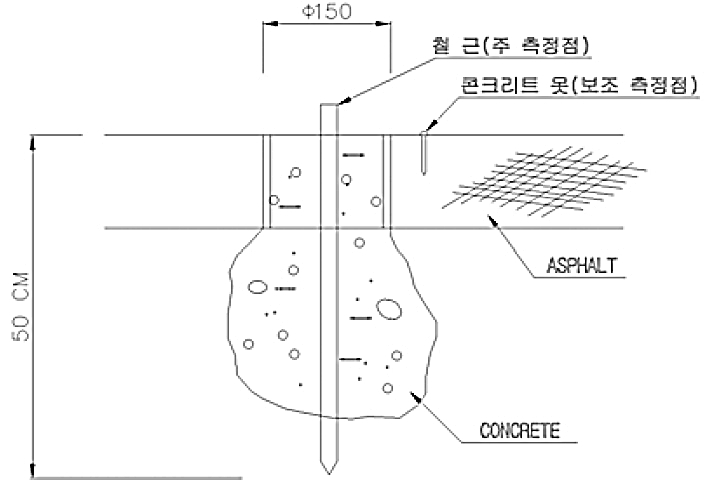

3) 지표침하계 설치방법
▪소요크기의 철판에 Steel Rod를 수직으로 용접한다.
▪ 제작이 완료된 침하판을 지표면에 Rod가 연직이 되도록 설치한다.
4) 지표침하계 측정방법
▪소요크기의 철판에 Steel Rod를 수직으로 용접한다.
▪ 제작이 완료된 침하판을 지표면에 Rod가 연직이 되도록 설치한다.
5) 지표침하계 측정장비
▪현장부근에 굴착의 영향이 미치지 않을 부동점을 설치하고 그 점을 기준으로 측정하고자 하는 위치의 침하판을 위의 Rod를 수준측량하여 침하량 및 수평이동량을 측정한다.
▪ 각 침하판에서 발생하는 현재의 전 침하량을 알 수 있도록 누적된 침하량을 기록한다.
